Le nouveau module de distribution d’énergie CARTEK est désormais disponible.
Les nouveaux modules de distribution d’énergie « mini » de CARTEK ont été conçus pour remplacer les fusibles et les relais, simplifiant ainsi le câblage des véhicules. Ces mini modules peuvent servir d’unités d’extension pour les modules de distribution d’énergie plus grands ou être utilisés indépendamment.
Caractéristiques principales :
Conception compacte, légère et robuste – seulement 110 g.
Entièrement encapsulé pour une protection optimale contre l’eau, la poussière, les chocs et les vibrations.
Connexions via connecteur Deutsch DT 12 broches étanche.
Courant de sortie maximal configurable par paliers de 5 A (20 A max.) par canal. Option de démarrage progressif sélectionnable pour le pilotage d’appareils à fort courant d’appel, tels que des ventilateurs ou des pompes. Possibilité de combiner les sorties pour obtenir un courant plus élevé.
Réinitialisation des sorties déclenchées par une coupure de courant ou par appui sur le bouton du module de distribution d’énergie.
Entrées de commande configurables pour une activation par signal de niveau haut ou bas, un déclenchement sur front montant ou descendant, ou des signaux d’entrée PWM (200 Hz max.). Les sorties offrent des fonctions sélectionnables, notamment le clignotement (pour les clignotants), la temporisation à l’allumage (pour les pare-brise chauffants, etc.) et la temporisation à l’extinction (pour le fonctionnement des ventilateurs à l’arrêt du véhicule).
Le PDM dispose d’une entrée auxiliaire configurable pouvant servir d’entrée d’allumage, par exemple pour recevoir un signal provenant d’un coupe-batterie, d’un interrupteur principal ou du contacteur d’allumage.
Des LED RVB sur le PDM indiquent l’état des entrées et des sorties.

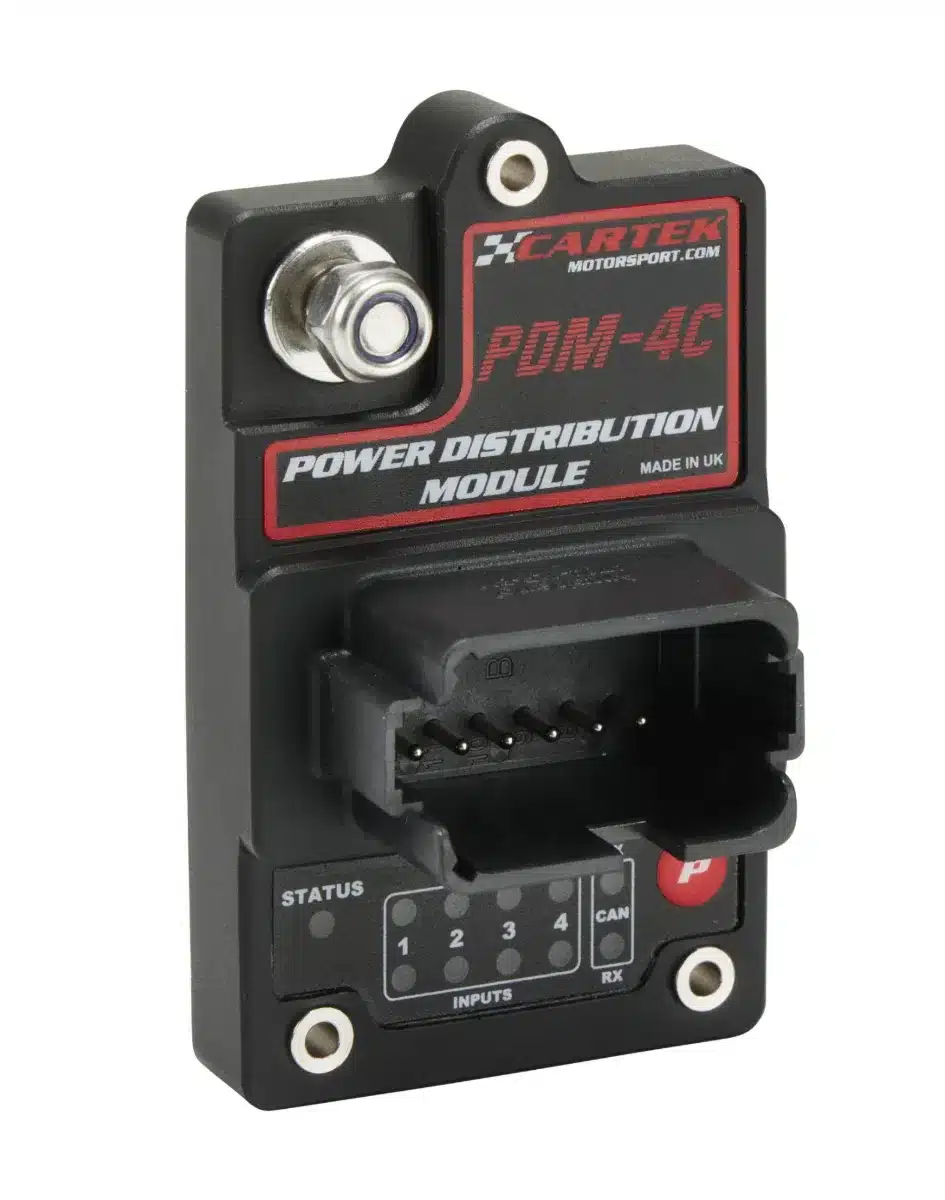

Le PDM-04C possède quatre sorties d’alimentation et une connectivité CAN Bus pour la transmission de données de diagnostic, incluant l’état des sorties, la tension, l’intensité, les paramètres de configuration, etc. Les sorties peuvent également être commandées via le bus CAN.
La programmation s’effectue entièrement par le bouton-poussoir intégré du PDM ; aucun ordinateur portable n’est requis.

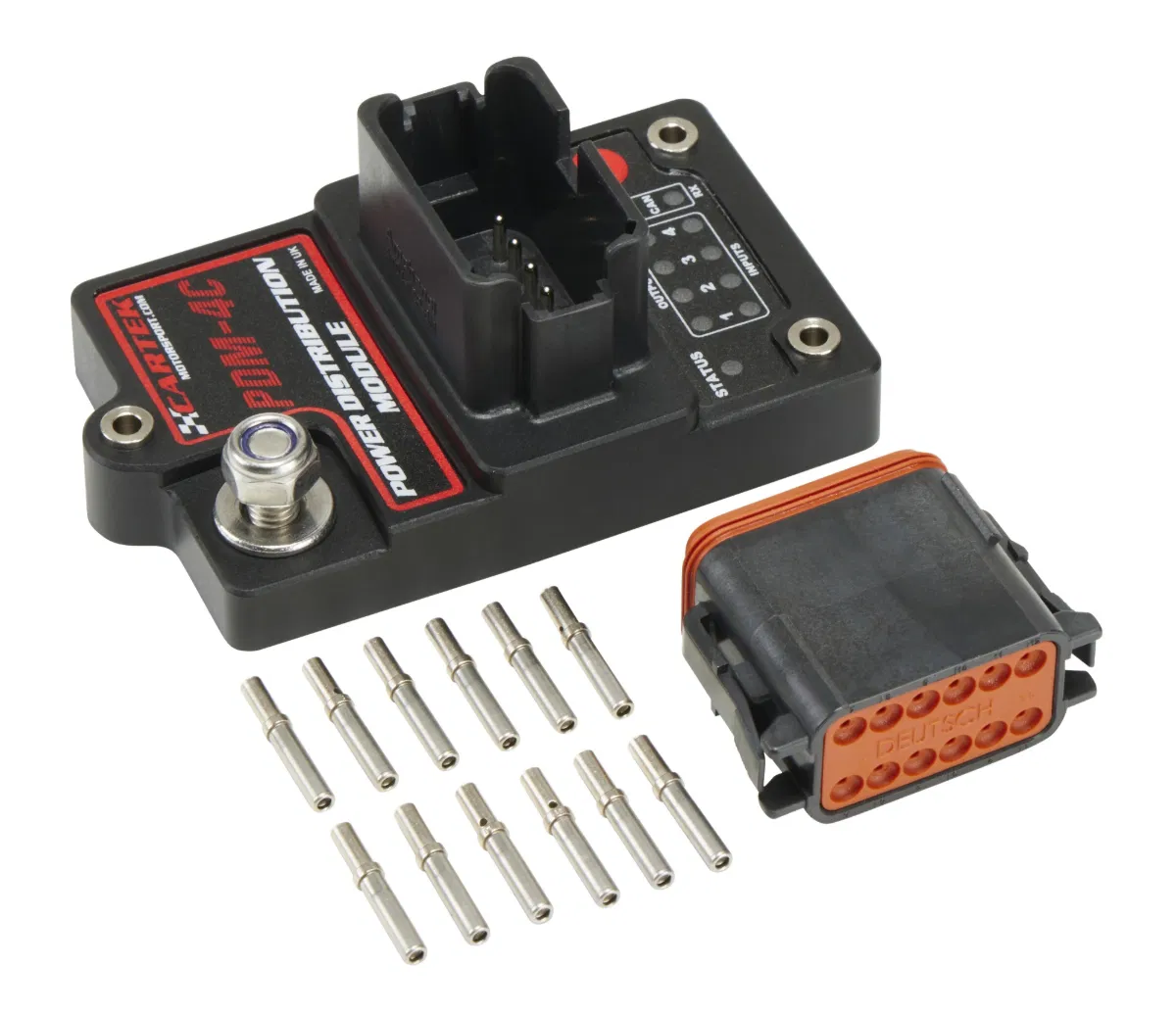

Contenu du kit :
1 PDM (CK-PDM-4C)
1 boîtier de connecteur
12 cosses à sertir
